| 新闻中心 |
|
| |
|
| |
 |
| 资讯搜索 |
|
| |
|
| |
|
|
|
|
|
 |
| 奥诺散热器-钢制暖气片出产工艺 |
| 奥诺散热器-钢制暖气片外观靓丽大气，颜色、高度、数量均可按需求定制，深得广阔用户喜爱。不少用户在选购钢制暖气片时，也想更深入的了解这么好的暖气片是怎样出产出来的呢？
不同的暖气片厂家出产工艺各不相同，下面由散热器厂家小编给我们详细介绍钢制暖气片的出产工艺流程。
流程一：选资料
钢材根据含碳量多少可分为高碳钢和低碳钢，低碳钢的机械功用和防腐功用皆优于高碳钢，所以市面上的钢制暖气片多选用低碳钢作为质料。而暖气片所出产的钢制暖气片选用含碳量低于0.02%的优质耐腐晶钢，钢材密度高，柔韧性强，更优于市面上的低碳钢资料。
流程二：焊接
选用全国绝无仅有的全体全自动氩弧焊，焊缝渗透一致，无显露焊缝。在运用超声波预焊接焊点定位基础上，引入“激光自动控制”焊接技术，避免了钢管对接的差错，从而使焊缝区接触面更大更均匀，无焊渣，焊接部分厚度是壁管厚度的几倍，组片焊接则选用机械手双气体保护焊工艺（氩气和二氧化碳），一面焊接两面成型，全部焊接的暖气经千次破坏性压力试验，无一次焊口先损！
流程三：酸洗磷化
暖气片酸洗磷化的工艺如下：
脱脂(25分钟)—水洗(3分钟)—酸洗(20分钟)—水洗(3分钟)—表调(3分钟)—水洗(3分钟)—中和(10分钟)—磷化(30分钟)—水洗(3分钟)—钝化(15分钟)
备注：以上工序时间是在水温14℃—18℃中进行的。根据水的温度不同及时调整酸洗磷化时间。
部分厂家酸洗磷化中常常出现的问题：1、运用的磷化液层次低;2、工序不可完好;
流程四：打压
打四次压：
1、单片打压：压力为1.5兆帕。
2、成组压：压力为1.5兆帕。
3、酸洗磷化之后打压：压力为1.6-2.0兆帕，高于欧盟工作规范。
4、去应力打压：压力为1.6-2.0兆帕。
流程五：内防腐
钢制暖气片内壁经过12道磷化处理，选用TY3318（武汉材保所3318丙烯酸防腐涂料）潜艇专用深海双层内防腐，层：化学防腐层，2层：物理防腐层。两层内防腐经过全自动真空机械灌装，两次220度高温烘烤，使防腐起到天衣无缝的隔离作用。制品散热盐雾试验200小时无一丝锈斑！

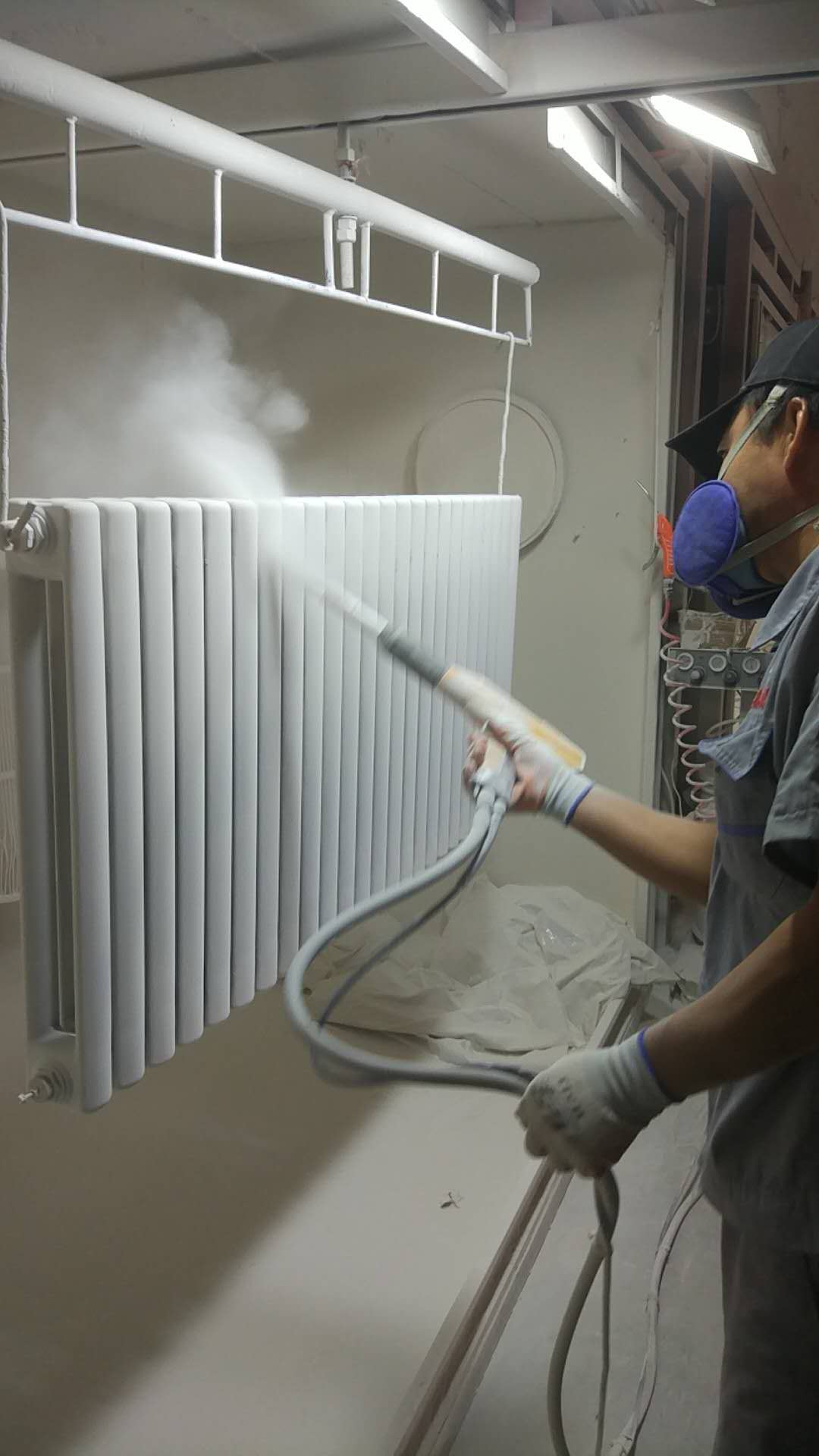

流程六：静电喷塑
钢制暖气片选用全球好的美国立邦粉末涂料，亮光度达98%，质量朴实，粉末颗粒直径不大于1.5um(许多等级低粉末的颗粒直径能到达3.5um左右)，附着力强，涂层耐冲击一级，全部产品均三喷三烤工艺（工程产品一般为一喷一烤，商场产品一般为二喷二烤）。
流水线喷涂设备，运用瑞士金马牌喷枪，静电足，喷射均匀，使钢制暖气片表面光亮无瑕。
烘烤选用110米自动化烘烤流水线，电脑控温，温差不大于7.5℃，制制品表面均匀，光泽好，颜色朴实，色差少。
三次喷涂，确保表面没有瑕疵和死角，工序如下：砂磨—喷涂—烘烤—砂磨—喷涂—烘烤—砂磨—喷涂—烘烤。
| | | 来源：www.bjaonuo.com |  |
|
|
 |
|
